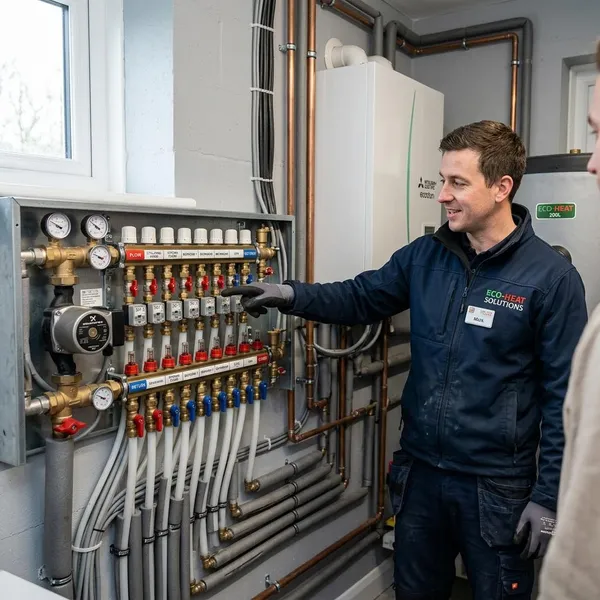

Wanneer een open verdeler past bij een warmtepomp

Een open verdeler bij een warmtepomp kan werken, maar is niet automatisch de beste keuze. Vooral bij bestaande vloerverwarming is het belangrijk om te kijken naar de aanvoertemperatuur, de pomp in de verdeler en de manier waarop de warmtepomp het systeem regelt.

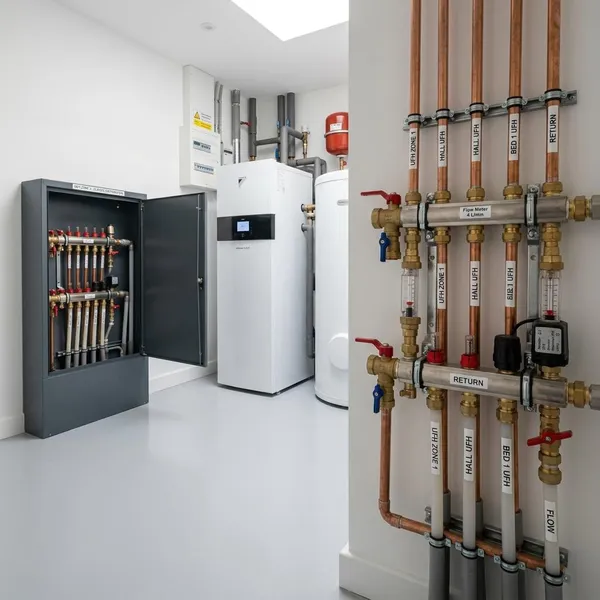

Wat een open verdeler precies is

Een open verdeler wordt vaak gebruikt bij vloerverwarming die is aangesloten op een cv-installatie. De verdeler zorgt ervoor dat het water dat de vloer in gaat niet te warm wordt. Dat is belangrijk, omdat vloerverwarming meestal met lagere temperaturen werkt dan radiatoren.

Bij een open verdeler wordt warm aanvoerwater gemengd met koeler retourwater uit de vloer. Daardoor ontstaat een lagere temperatuur voor de vloerverwarmingsgroepen.

Verdeler met eigen pomp

Een open verdeler heeft meestal een eigen circulatiepomp. Die pomp laat het water door de vloerverwarmingslussen stromen, los van de pomp in de cv-ketel of warmtepomp.

Bij oudere installaties was dat logisch. De cv-ketel leverde water op hoge temperatuur en de verdeler zorgde lokaal voor voldoende stroming en een lagere vloertemperatuur.

• de pomp in de verdeler regelt de doorstroming door de vloer;
• de warmtebron levert warm water aan;
• het mengdeel bepaalt hoeveel retourwater wordt bijgemengd.

Bij een warmtepomp vraagt die extra pomp meer aandacht. De warmtepomp heeft vaak zelf al een pomp en regeling. Twee pompen kunnen goed samenwerken, maar alleen als de installatie daarop is afgestemd.

Mengt warm aanvoerwater met retourwater

Het kenmerk van een open verdeler is mengen. Warm water uit de aanvoer komt binnen en wordt gemengd met water dat al door de vloerverwarming is gegaan.

Dat was vooral nuttig bij cv-ketels die water van bijvoorbeeld 60 graden of hoger konden leveren. De vloer heeft meestal veel minder nodig. Door te mengen wordt de vloer beschermd tegen te hoge temperaturen.

Bij een warmtepomp ligt dat anders. Die levert vaak al water op lage temperatuur, bijvoorbeeld rond 30 tot 40 graden. Als die temperatuur direct geschikt is voor de vloer, voegt extra mengen weinig toe.

Regelt de temperatuur naar de vloer

Veel open verdelers hebben een thermostatisch ventiel of mengventiel. Daarmee wordt begrensd hoe warm het water naar de vloer mag zijn.

Dat kan nuttig zijn bij vloerafwerkingen die gevoelig zijn voor hoge temperaturen, zoals hout, laminaat of sommige pvc-vloeren. Toch zegt een veilige vloertemperatuur nog niet alles. Voor een warmtepomp telt ook of het systeem zuinig en stabiel kan draaien.

Daarom kijken installateurs niet alleen naar de verdeler zelf, maar ook naar flow, retourtemperatuur, pompwerking en de stooklijn van de warmtepomp.

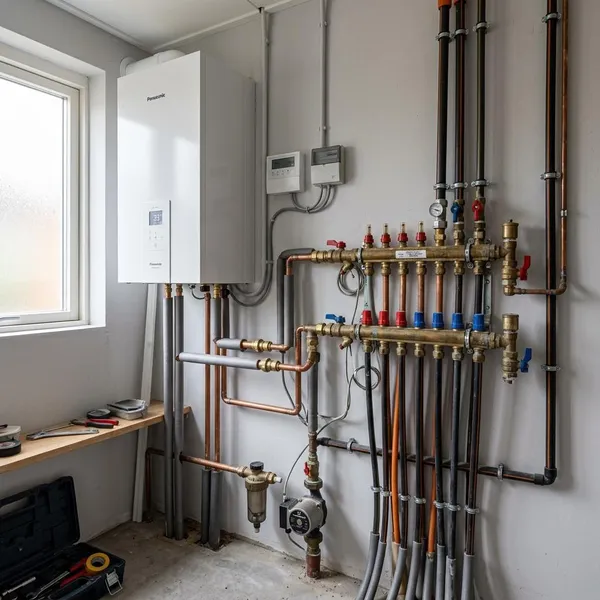

Wat het verschil is met een gesloten verdeler

Een open en gesloten verdeler lijken op elkaar omdat ze allebei water over meerdere vloerverwarmingsgroepen verdelen. Het verschil zit vooral in de manier waarop het water door het systeem gaat.

Een open verdeler werkt met mengen

Een open verdeler maakt een mengtemperatuur. Hij gebruikt warm aanvoerwater en koeler retourwater uit de vloer om een geschikte temperatuur voor de vloerverwarming te krijgen.

Dat past goed bij installaties waarin de warmtebron warmer water levert dan de vloer nodig heeft. Denk aan een cv-ketel of een hybride systeem waarbij op koude dagen hogere temperaturen voorkomen.

Een gesloten verdeler stuurt direct door

Een gesloten verdeler mengt meestal niet. Het water dat van de warmtepomp komt, gaat direct naar de vloerverwarmingsgroepen. De verdeler verdeelt het water alleen over de lussen.

Dat past vaak beter bij lage temperatuurverwarming. Als de warmtepomp precies de temperatuur levert die de vloer nodig heeft, is een extra mengstap niet nodig.

De opbouw van het systeem is anders

Bij een open verdeler zitten er vaak meer actieve onderdelen tussen de warmtebron en de vloer. Denk aan een pomp, mengventiel en temperatuurbegrenzing. Een gesloten verdeler is eenvoudiger opgebouwd.

In woningen met vloerverwarming én radiatoren wordt de keuze minder zwart-wit. Dan moet duidelijk zijn welke onderdelen nog hogere temperaturen nodig hebben.

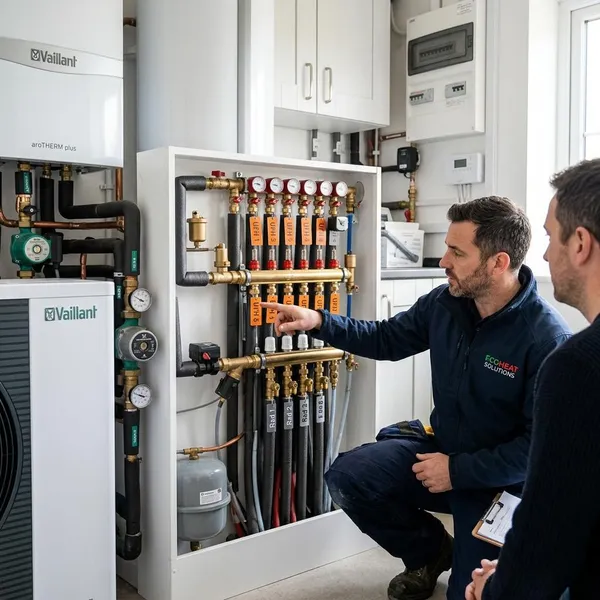

Waarom een open verdeler niet altijd goed past bij een warmtepomp

Een warmtepomp werkt anders dan een cv-ketel. Hij is het zuinigst als hij lang en rustig kan draaien met een lage aanvoertemperatuur. Een open verdeler kan dat soms lastiger maken.

Een warmtepomp werkt juist op lage temperatuur

Hoe lager de aanvoertemperatuur, hoe efficiënter een warmtepomp meestal werkt. Vloerverwarming past daar goed bij, omdat een groot vloeroppervlak warmte kan afgeven zonder heel heet water nodig te hebben.

Bij een goed ontworpen systeem kan de warmtepomp vaak rechtstreeks water leveren dat geschikt is voor de vloer. Een open verdeler is dan niet altijd nodig, omdat er weinig te mengen valt.

Extra menging kan rendement verlagen

Extra menging kan ervoor zorgen dat de temperatuur naar de vloer lager wordt dan nodig. De warmtepomp moet dan soms met een hogere aanvoertemperatuur werken om hetzelfde comfort te halen.

Een eenvoudig voorbeeld:

• de warmtepomp levert 35 graden;
• de open verdeler mengt dit met retourwater van 27 graden;
• de vloer krijgt daardoor bijvoorbeeld 31 graden;
• als dat te weinig is, wordt de warmtepomp hoger ingesteld.

Dat lijkt klein, maar een paar graden extra aanvoertemperatuur kunnen over een stookseizoen merkbaar zijn in het stroomverbruik.

De ingebouwde pomp kan de regeling verstoren

De pomp in een open verdeler kan de waterstromen beïnvloeden. Moderne warmtepompen regelen zelf hoeveel water er door het systeem moet stromen. Als de verdelerpomp daar niet goed bij past, kan de regeling onrustig worden.

Mogelijke signalen zijn:

• kamers die traag warm worden;
• een warmtepomp die vaak start en stopt;
• verschil in temperatuur tussen ruimtes;
• ruis in leidingen of verdeler;
• groepen die lastig goed in te regelen zijn.

Dat betekent niet dat elke open verdeler problemen geeft. Het betekent wel dat de pompstand, het debiet en de regeling gecontroleerd moeten worden.

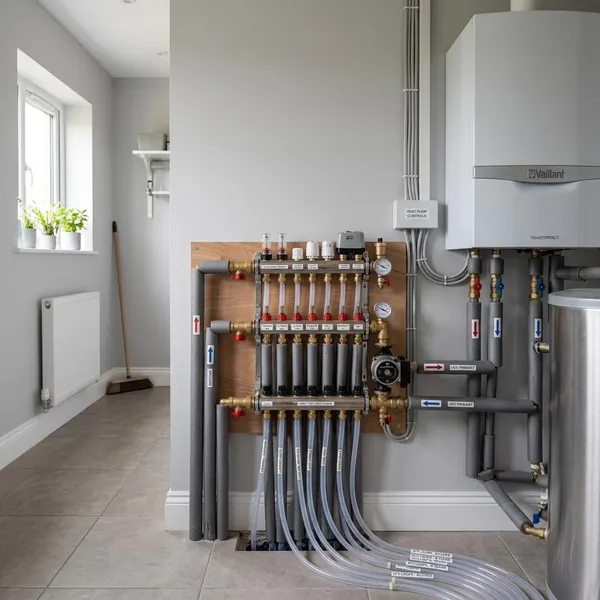

Wanneer een gesloten verdeler vaak beter past

Bij een installatie die echt is ontworpen voor lage temperatuurverwarming past een gesloten verdeler vaak beter. De warmtepomp levert dan direct de juiste temperatuur aan de vloer.

Bij lage temperatuurverwarming

Bij lage temperatuurverwarming is eenvoud een voordeel. De warmtepomp maakt water op de gewenste temperatuur en de gesloten verdeler verdeelt dat over de groepen.

• minder onnodige menging;
• minder kans op verstoring door een tweede pomp;
• duidelijker regelgedrag;
• vaak een lager energieverbruik.

Vooral bij goed geïsoleerde woningen met vloerverwarming als hoofdverwarming is dit vaak de meest logische opbouw.

Bij een volledig afgestemd warmtepompsysteem

In nieuwbouw of grondig gerenoveerde woningen wordt de installatie meestal als één geheel ontworpen. De warmtepomp, leidingen, vloerverwarmingsgroepen en regeling zijn dan op elkaar afgestemd.

In zo’n situatie voegt een open verdeler vaak weinig toe. Er is geen hoge cv-temperatuur die omlaag gemengd moet worden. Minder onderdelen betekent dan meestal een rustiger systeem.

Bij vloerverwarming zonder extra menging

Als de vloer direct kan werken met de temperatuur die de warmtepomp levert, is extra menging overbodig. De gesloten verdeler doet dan precies wat nodig is: water verdelen over de groepen.

Dat maakt controleren ook eenvoudiger. Als een ruimte niet warm genoeg wordt, kijk je naar zaken als debiet, groepslengte, stooklijn of isolatie. Er zit geen mengventiel tussen dat de temperatuur eerst nog verandert.

Hoe je weet wat bij jouw installatie past

Of een open verdeler geschikt is, hangt af van de complete installatie. De temperatuur, pompwerking, regeling en afgifte in huis moeten samen kloppen.

Kijken naar temperatuur in het systeem

Begin bij de temperaturen. Meet of laat meten welke temperatuur de warmtepomp levert, welke temperatuur terugkomt en welke temperatuur daadwerkelijk de vloer in gaat.

Praktische signalen zeggen ook veel:

• worden alle ruimtes gelijkmatig warm?
• blijft de vloer lauw maar comfortabel?
• moet de thermostaat vaak omhoog?
• daalt het comfort zodra het buiten kouder wordt?

Als de woning comfortabel blijft met lage temperaturen, is directe verdeling vaak aantrekkelijker. Als hogere temperaturen nodig blijven, moet eerst duidelijk zijn waarom.

Kijken naar pomp, regeling en verdeler

Controleer of er een pomp in de verdeler zit en hoe die samenwerkt met de pomp van de warmtepomp. Kijk ook of er een mengventiel aanwezig is en hoe dat staat ingesteld.

Bij klachten is het nuttig om niet alleen naar de warmtepomp te kijken. Een onjuist ingestelde verdeler kan hetzelfde effect geven als een verkeerd gekozen stooklijn: te weinig warmte, onrustig draaien of onnodig hoog verbruik.

Installatie laten beoordelen op samenhang

Een goede beoordeling kijkt naar het geheel: warmtepomp, verdeler, vloerverwarming, radiatoren, leidingen, debieten en regeling. Alleen naar het type verdeler kijken is te beperkt.

Vraag bij voorkeur om advies op basis van meetgegevens. Aanvoer- en retourtemperaturen, debieten en het gedrag op koude dagen geven meer zekerheid dan een snelle blik op de verdeler.

• Laat uitleggen waarom behoud of vervanging nodig is.
• Vraag welke temperatuur de woning echt nodig heeft.
• Laat ook de radiatoren en vloerverwarmingsgroepen meenemen.
• Wees voorzichtig met advies dat alleen op vervanging stuurt zonder onderbouwing.

Conclusie

Een open verdeler kan bij een warmtepomp bruikbaar zijn, vooral in bestaande of gemengde installaties. Voor een modern lage temperatuur systeem is een gesloten verdeler vaak logischer. De beste keuze hangt af van de aanvoertemperatuur, de opbouw van de vloerverwarming, eventuele radiatoren en de afstelling van pompen en regeling.
